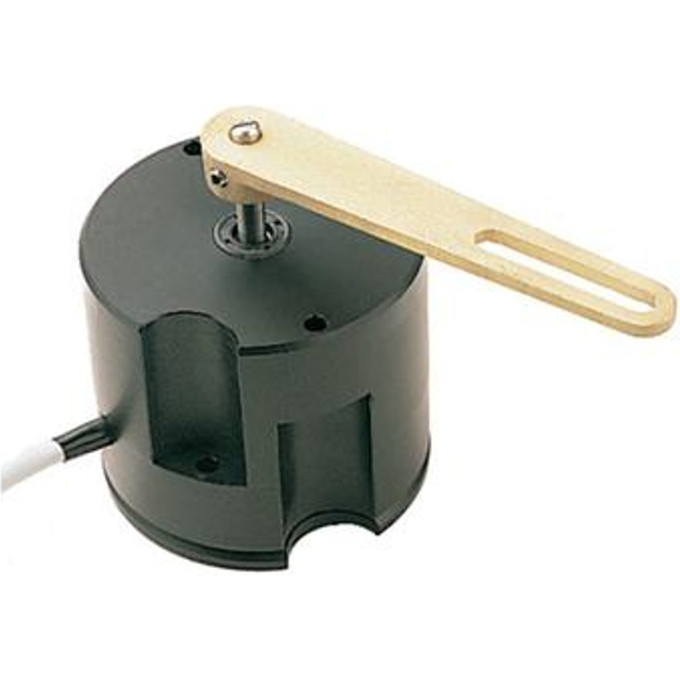

Блок обратной связи руля LOWRANCE Simrad RF45X, арт. 22011415
Артикул: 22011415
160 340 руб.
от 40 085 руб. × 4 без переплаты
В наличии
Доставка в Серпухов
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
ТипБлоки
Описание
RF45X передаёт угол поворота руля в автопилот LOWRANCE/Simrad или в отдельную систему индикации. Блок ставят у вала руля и соединяют с ним через трансмиссионную тягу — передаточное отношение 1:1, ход датчика повторяет движение руля. Конструкция средней нагрузки рассчитана на ремонт, а не на одноразовую замену.
Характеристики
- Артикул: 22011415
- Тип: блок обратной связи руля
- Питание: 12–24 В постоянного тока
- Диапазон руля: ±45°
- Линейность: ±3° до 45°
- Выход для автопилота: частотный сигнал, центр 3400 Гц, около 20 Гц на градус
- Выход для индикатора: ток 0,1–1,1 мА (автономная схема)
- Кабель: 2 м, экранированный
- Комплект: блок, трансмиссионная связь, распределительная коробка
- Защита: IP56
- Рабочая температура: от −25 до +55 °C
Плюсы и минусы
Модель подходит для штатной связи с автопилотами Simrad и для вывода угла на индикатор. Перед монтажом стоит сверить тип входа вашего блока управления и выбрать нужный режим выхода.
Сценарии использования
- Обратная связь руля в связке с автопилотами серий J300X, J3000X, AC70, AC80, AP35/AP50 и совместимыми блоками AP45, AP9 Mk3
- Автономная индикация угла руля на мостике — до пяти указателей последовательно
- Модернизация или замена датчика RF45 с сохранением прежней механики и креплений
- Установка в рулевом отсеке катера или небольшого судна с питанием 12 или 24 В
Плюсы
- Точная передача угла руля через связь 1:1
- Два режима выхода: частота для автопилота и ток для индикатора
- Ремонтопригодная конструкция средней нагрузки
- В комплекте кабель 2 м, коробка и трансмиссионная связь
- Работа от 12–24 В и защита IP56 для отсека рулевого управления
Минусы
- Требует механического монтажа у вала руля и настройки типа выхода
- Совместимость нужно проверить по модели автопилота или индикатора
- Не рассчитан на тяжёлые промышленные условия — для таких задач есть более мощные датчики
Характеристики
| Тип | Блоки |
|---|
Отзывы (1)
Все отзывы
О
Олег
★★★★★
★★★★★
Первый раз установил блок на судно - и сразу почувствовал разницу. Автопилот теперь четко держит курс, руль отзывается без задержек, как будто систему заново откалибровали. Корпус действительно крепкий, влаги не боится, для моря - то, что нужно. Установка прошла без сюрпризов, все подключилось штатно. Пять из пяти, покупкой доволен полностью.
